Safetip® STD: Estação de esvaziamento de sacos com peneira modular
A Safetip® STD é uma estação de esvaziamento manual higiênica, projetada com um peneiro vibratório com motor elétrico. Ela combina limpeza, ergonomia e segurança para a indústria, garantindo a ausência de corpos estranhos e uma qualidade constante do produto. A peneira vibratória integrada diretamente no esvaziador de sacos permite introduzir seus ingredientes de forma totalmente segura.
A malha da peneira depende dos seus pós desagregados, em geral a tela da peneira tem entre 1,5 mm e 4 mm.
A gama de esvaziadores de sacos SH está disponível em várias versões: desde a câmara simples ergonômica até a câmara totalmente confinada com luvas isolantes para o operador.
Compartimento, cabine de esvaziamento multiformato: nossos padrões oferecem vários formatos e designs de compartimento de confinamento / 5 designs principais:
- S01 Versão econômica: Versão econômica que integra bandeja e bordas para recentralizar o pó esvaziado.
- S02 Versão cabine: integra uma coifa fechada sem porta, mas com possibilidade de conexão ao seu sistema de despoeiramento.
- S03 Cabine com porta: cabine para despejo de sacos totalmente fechada com porta articulada com dobradiças e cilindros a gás. A porta pode ser equipada com luvas para manipulação de pós sem contato do operador.
- S03 X Cabine com porta com caixa de luvas: despejador de sacos totalmente fechado com porta articulada com dobradiças e cilindros a gás. A porta é equipada com luvas para manipulação de pós sem contato do operador.
- S04 Versão compacta: para evitar a presença de junta de fole, a cobertura de contenção faz parte integrante da peneira vibratória e apenas uma mesa fixa não vibratória permite ao operador uma descarga ergonômica e confortável dos sacos.
- S05 Funil de esvaziamento “túnel”: Funil de esvaziamento “túnel” que permite um armazenamento tampão de grande volume dos seus pós peneirados.
|
Modelo |
ST 600 |
ST 900 |
|---|---|---|
|
Largura da abertura |
800 mm |
1000 mm |
|
Comprimento dos sacos |
650 mm |
850 mm |
|
Ø Peneira |
600 mm |
900 mm |
-
Higiene5
Tabela comparativa: Gama de estações de esvaziamento de sacos Safetip®
| Gama | ST-01 | ST-02 | ST-03 | ST-03X | ST-04 | ST-05 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Visão geral | ||||||||||||
| Utilização | Versão aberta Bordas anti-transbordamento |
Exaustor fechado sem porta para conexão ao sistema de remoção de poeira | Compartimento fechado Porta envidraçada articulada com amortecedores a gás |
Evolução do ST-03 com caixa de luvas | Monobloco: a cobertura forma um todo com a peneira Mesa de deposição fixa |
Grande volume: tremonha de escoamento alongada que serve como armazenamento tampão | ||||||
| Altura do piso da prateleira (mm) | 900 | |||||||||||
| Altura da flange de escoamento (mm) | 480 | 480 | 480 | 480 | 480 | / | ||||||
| Modelo (Ø Peneira mm) | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 | 600 | 900 |
| Despojo (m³/h) | / | 800 | 1000 | 800 | 1000 | 500 | / | 800 | 1000 | 800 | 1000 | |
| Ø Saída do produto (mm) | 200 | 250 | 200 | 250 | 200 | 250 | 200 | 250 | 200 | 250 | 600 | |
Modo de operação:
- Abertura da porta montada sobre cilindros a gás e colocação do saco sobre a mesa removível
- Colocação do saco sobre a peneira
- Abertura do saco
- Esvaziamento do saco
- Ativação da peneira vibratória para eliminar todos os corpos estranhos contidos no material
Estrutura e ergonomia
- Chassi de recepção: Funil de esvaziamento robusto sobre pés com conexão integrada para ligação ao sistema de despoeiramento.
- Suporte do saco: Grelha (peneira) de retenção removível posicionada acima da peneira para facilitar a manipulação.
- Segurança: Cortador de segurança integrado para uma abertura precisa e sem esforço dos sacos.
- Acesso (opcional): Porta articulada assistida por cilindros a gás, garantindo a manutenção automática na posição aberta ou fechada.
Sistema de peneiramento vibratório
- Motorização: Moto-vibrador industrial elétrico (alimentação 400 V / trifásico / 50 Hz).
- Concepção da peneira: Corpo cônico com saída central com borda lisa para uma evacuação total sem zona de retenção.
- Meio filtrante: Malha de peneiramento de alta resistência colada em estrutura intercambiável.
- Montagem e tensão: Braçadeira de fixação com 3 braços e anel de fixação central roscado para uma montagem rígida e rápida.
- Isolamento mecânico: Suspensão sobre molas helicoidais e ligações por mangas flexíveis de compensação para isolar as vibrações do resto da estrutura.
Principais vantagens da estação de peneiramento
- Flexibilidade do peneiramento: Grelha de peneira intercambiável, perfeitamente adaptada a diferentes produtos ou aos padrões de qualidade mais rigorosos.
- Conceção em aço inoxidável de alta resistência: Uma construção robusta em aço inoxidável para uma utilização duradoura, mesmo nos ambientes industriais mais exigentes.
- Ergonomia otimizada para o operador: Altura de trabalho ajustada e manuseio reduzido para melhorar o conforto e a segurança no posto de trabalho.
- Manutenção rápida: Grande rapidez na troca da grade para máxima adaptabilidade durante as mudanças de produção.
- Adaptabilidade e segurança: Opções disponíveis na versão ATEX, com soluções avançadas de confinamento e sistemas de despoeiramento integrados.
Pontos fortes do equipamento
- Proteção reforçada: Peneira integrada e intercambiável que retém todas as impurezas dos seus pós e ingredientes.
- Ajuste flexível: Amplitude e intensidade da peneira vibratória ajustáveis. Motor elétrico silencioso (sem vibrador pneumático ruidoso).
- Higiene ideal: Acabamento polido espelhado e cantos arredondados para eliminar áreas de retenção e facilitar o escoamento.
- Manuseio facilitado: Peneira e grade removíveis rapidamente e sem ferramentas para um acesso seguro.
- Limpeza simplificada: Desmontagem intuitiva da grade, permitindo uma economia de tempo significativa durante os ciclos de lavagem.
Media
Conheça nossos equipamentos em vídeos
Discover our range of bag emptying machines with integrated Safetip® sieve
Discover our range of bag emptying machines with integrated Safetip® sieve
Conheça nosso equipamento em fotos

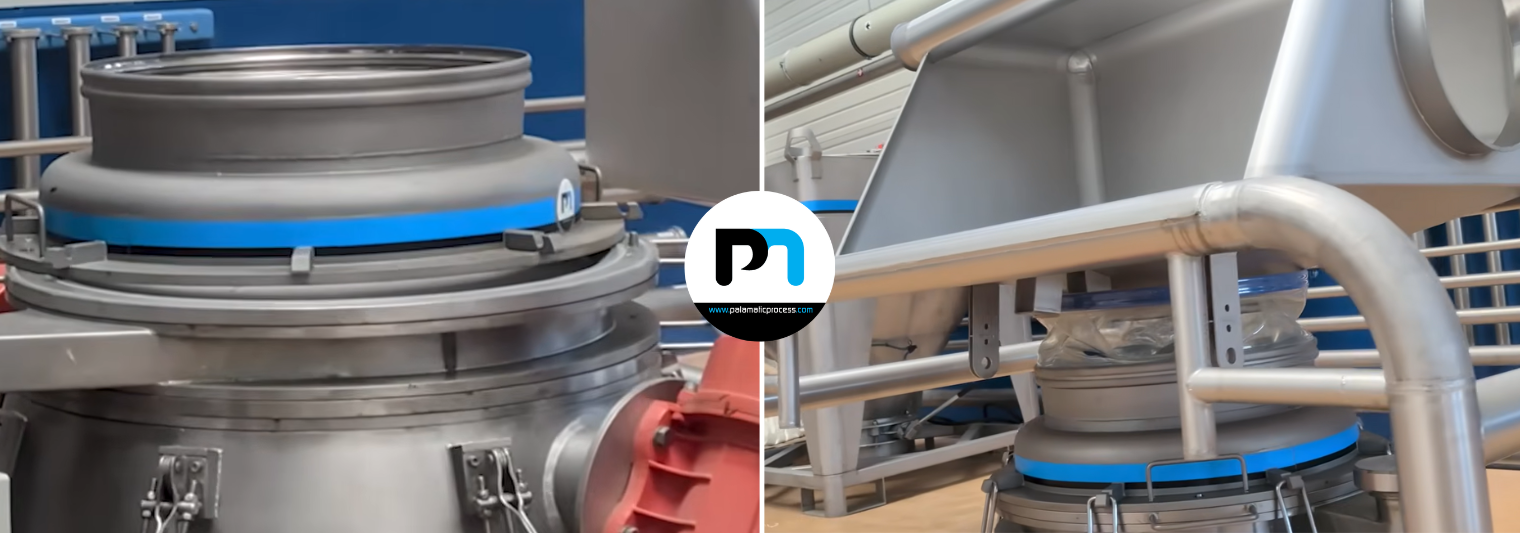

Peneira
Peneira ajustável para facilitar a limpeza
Conexão peneira
Junção entre a peneira e o esvaziador de sacos para reduzir as perdas.
Pega peneira
Permite acessar rapidamente a tela para limpá-la ou trocá-la.
Features
Características técnicas
A estação Safetip® se destaca por suas características técnicas de ponta, projetadas para atender às mais rigorosas exigências da indústria de granéis. Seu design modular permite uma integração perfeita em suas linhas de produção, garantindo uma confiabilidade mecânica exemplar. Seja por questões de higiene, vazão ou precisão de peneiramento, cada componente é selecionado por sua durabilidade e desempenho. A tabela a seguir apresenta as especificações nominais que permitem ajustar o equipamento às suas restrições operacionais específicas.
| VAZÃO | 2 a 6 sacos/min |
|---|---|
| MATERIAIS DE CALDEIRARIA | Aço pintado, aço inoxidável 304L, aço inoxidável 316L |
| MATERIAIS DA PENEIRA | Aço inoxidável 304L, aço inoxidável 316L |
| TAMANHO DAS MALHAS | 1,5 mm a 4 mm |
| VEDAÇÃO DA PENEIRA | Junta O-ring |
| MANGA FLEXÍVEL | BFM Fitting PU |
| POTÊNCIA ELÉTRICA (600/900) | 1 x 0,3 kW / 1 x 0,3 kW / 2 x 0,9 kW |
Características técnicas: Série Safetip® 600
|
MODELOS |
COMPRIMENTO DOS SACOS (mm) |
ALTURA DA PRATELEIRA (mm) |
Ø PENEIRA (mm) |
DESPOEIRAMENTO (m³/h) |
Ø DE DRENAGEM (mm) |
Lo (mm) |
PORTA DE ACESSO |
|---|---|---|---|---|---|---|---|
|
ST-S01 600 |
650 |
900 |
600 |
N/A |
200 |
480 |
Sem porta |
|
ST-S02 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Sem porta |
|
ST-S03 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Vidro temperado de segurança |
|
ST-S03 X 600 |
650 |
900 |
600 |
500 |
200 |
480 |
Vidro temperado de segurança |
|
ST-S04 600 |
650 |
900 |
600 |
800 |
200 |
480 |
Sem porta |
|
ST-S05 600 |
650 |
900 |
600 |
800 |
600 |
0 |
Sem porta |
Características técnicas: Série Safetip® 900
|
MODELOS |
COMPRIMENTO DOS SACOS (mm) |
ALTURA DA PRATELEIRA (mm) |
Ø PENEIRA (mm) |
DESPOEIRAMENTO (m³/h) |
Ø DE DRENAGEM (mm) |
Lo (mm) |
PORTA DE ACESSO |
|---|---|---|---|---|---|---|---|
|
ST-S01 900 |
850 |
900 |
900 |
N/A |
250 |
480 |
Sem porta |
|
ST-S02 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Sem porta |
|
ST-S03 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Vidro temperado de segurança |
|
ST-S03 X 900 |
850 |
900 |
900 |
500 |
250 |
480 |
Vidro temperado de segurança |
|
ST-S04 900 |
850 |
900 |
900 |
1000 |
250 |
480 |
Sem porta |
|
ST-S05 900 |
850 |
900 |
900 |
1000 |
600 |
0 |
Sem porta |
Options
Opções disponíveis
-
Manipulador de sacos
Elevação de sacos por sucção para uma movimentação sem esforço.
-
Sistema integrado de extração de poeira
Trabalho em um ambiente saudável, sem poluição e sem perda de produto.
-
Compactador de sacos
Compactação de todos os tipos de sacos.
-
Mesa elevatória
Coloque os sacos em uma posição ergonômica para o usuário.
-
Transportador de correia
Garantir um armazenamento tampão a montante do esvaziamento do saco.
-
Rodas para manuseio
Mobilidade do equipamento.
-
ATEX
Implantation de votre matériel en zone ATEX.
