SKID DE MOAGEM E INJEÇÃO DE BIOCARBONATO DE SÓDIO
Com a nossa solução de trituração de bicarbonato de sódio, agora você pode triturar e injetar o seu bicarbonato em uma única operação nos seus gases industriais. Os trituradores industriais Palamatic UM160 a UM500 são perfeitamente adequados para a trituração de bicarbonato de sódio. Contenedorizamos esta solução para torná-la mais facilmente transportável e garantir uma instalação rápida. O bicarbonato de sódio é considerado por muitos como um produto milagroso. No tratamento de fumos, ele também cumpre o que promete. O bicarbonato de sódio é eficaz no tratamento de:
- dos metais pesados (tais como mercúrio (Hg), cádmio (Cd), tálio (Tl), chumbo (Pb), zinco (Zn) e arsênico (As))
- dos micropoluentes(como dioxinas e furanos)
- os óxidos de nitrogênio (quando usado em complemento a um sistema clássico com ureia)
- poeiras e aerossóis
- de ácido fluorídrico (HF) e ácido clorídrico (HCl)
- do trióxido e dióxido de enxofre (SO3, SO2)
-
Automação4
Funcionamento do PalGreen
Dosagem
Uma estação de dosagem injeta o bicarbonato no triturador com grande precisão. Este triturador de pinos UM315 (triturador de impacto) desempenha um papel importante, uma vez que a granulometria tem um impacto direto na eficácia da depuração. De fato, a superfície de troca do reagente (bicarbonato de sódio) deve ser a maior possível.
Trituração
A operação de trituração evita qualquer problema de formação de crostas de bicarbonato de sódio. A instalação integra um sistema de dosagem volumétrica ou ponderal. O dosador D12 é alimentado a partir de um big bag de bicarbonato ou de um silo de armazenamento, de acordo com o consumo. Transferência À saída do triturador, um circuito de tubagem sob pressão assegura a transferência do bicarbonato triturado diretamente para o conduto de fumos. Uma cana de injeção implantada na chaminé assegura a distribuição final.
Armazenamento
A solução em contêiner Palamatic Process inclui: a estação de acondicionamento, o dosador helicoidal, o triturador de pinos com seu sistema de segurança integrado, o ventilador de injeção, os instrumentos de medição para um acompanhamento autônomo da produção e o armário de controle integrado.
Pontos fortes do equipamento
- Facilidade de instalação
- Confiabilidade
- Conformidade com a norma ATEX
- Automatismo
A fabricação de barbotina de carvão ativado consome dois produtos principais: carvão ativado em pó ou em grãos e água. A Palamatic Process desenvolveu esses skids autônomos para permitir que qualquer usuário produza sua própria barbotina de forma simples e automatizada.
Media
Conheça nosso equipamento em fotos

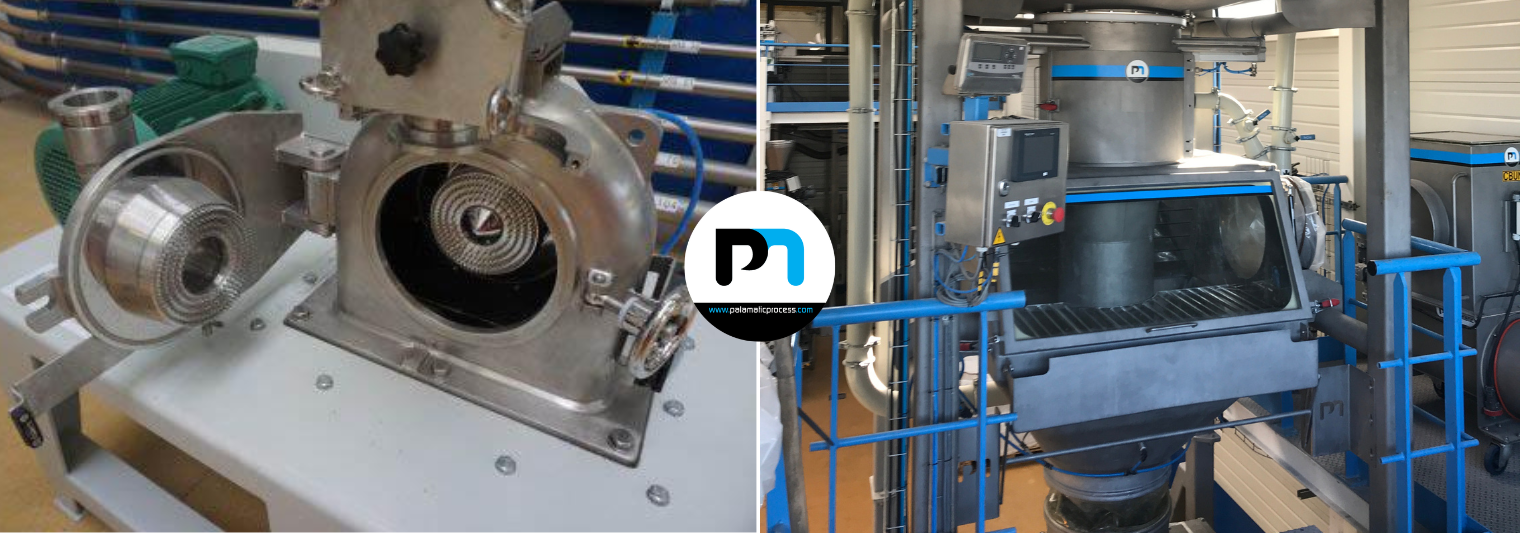

Triturador industrial
Serve para quebrar aglomerados (grumos) e garantir uma dispersão eficaz de microingredientes ou pigmentos.
Esquema PalGreen
Esquema da linha PalGreen e das diferentes etapas do processo para a obtenção de barbotina de carvão ativado.
Dosador D12 com medidor de vazão
Introduza com precisão as quantidades de cada ingrediente no misturador para garantir a repetibilidade da receita.
Esquema 3D
Esquema 3D da linha PalGreen.
Parafuso de transferência
Assegura o transporte do produto misturado para a etapa seguinte (embalagem ou armazenamento) de forma estanque.
Features
Características técnicas
A Palamatic desenvolveu esses skids autônomos para permitir que qualquer usuário produza seu próprio bicarbonato de sódio de forma simples e automatizada. Para se adaptar ao máximo às restrições de cada local industrial, esta solução chave na mão está disponível em três modelos, cuja escolha se baseia principalmente no debito teórico (de 250 a 2.000 kg/h) determinado pela capacidade do triturador integrado. Embora a concentração química permaneça padronizada para garantir uma purificação ideal dos fumos, a ergonomia e o nível de autonomia evoluem de acordo com os volumes a tratar. Assim, o modo de alimentação e a arquitetura do skid ajustam-se proporcionalmente: de uma manuseio por sacos em um simples contêiner de 20 pés, a instalação pode integrar estações de big bags pré-montadas ou silos completos associados a dosadores de maior porte para produções em massa.
| CARACTERÍSTICAS | PALGREEN SKID® 160 | PALGREEN SKID® 315 | PALGREEN SKID® 500 |
|---|---|---|---|
| TRITURADOR | UM160 | UM315 | UM500 |
| VAZÃO TEÓRICA EM KG/H* | 250 | 1 000 | 2 000 |
| ALIMENTAÇÃO DE BICARBONATO | Estação de esvaziamento de sacos | Estação de esvaziamento de big bags | Silos |
| DOSADOR DE INJEÇÃO | D11 | D12 | D13 |
| CONCENTRAÇÃO | 10% (5 a 30%) | 10% (5 a 30%) | 10% (5 a 30%) |
| TIPO | Contentor de 20" | Contentor de 20" + estação big bag pré-montada | Contentor de 20" + silos |
