Description

A inovação C-Flex: desmontagem “Zero Tool”

A Safetip® CF é uma estação de esvaziamento manual higiênica, projetada para integrar uma peneira vibratória com a maior flexibilidade. Ela é dedicada à desmontagem rápida para uma limpeza intensiva com água.

Concebida a partir de uma base de suporte, permite posicionar sem ferramentas a cabine de drenagem e o crivo vibratório de segurança. A conexão entre a cabine (coifa) e o crivo é assegurada por uma manga BFM, garantindo uma montagem e desmontagem instantâneas.

Todo o design C-Flex é orientado para a desmontagem rápida sem ferramentas, para uma limpeza completa de cada subconjunto. A coifa (cabine de drenagem) oferece, como em todas as nossas versões Safetip®, diferentes configurações: desde a cabine simples aberta até a cabine totalmente confinada com luvas isolantes. A campânula pode ser substituída por um ciclone de aspiração Vflow, um cabeçote de conexão big bag ou qualquer outro equipamento compatível com o design Cflex.

A estrutura em "C" exclusiva da Palamatic Process oferece total liberdade quanto ao equipamento que você deseja integrar a montante ou a jusante da sua linha.

Modelo	ST 600	ST 900
Largura da abertura	800 mm	1000 mm
Comprimento dos sacos	650 mm	850 mm
Ø Peneira	600	900

Higiene

4

Gama	Cflex-01		Cflex-02		Cflex-03		Cflex-03X		Cflex-04
Visão geral
Design / Uso	Versão aberta. Bordas antiderramamento		Coifa fechada sem porta para conexão de exaustão		Cabine fechada. Porta de vidro articulada com molas a gás		Evolução da ST-03 com caixa de luvas		Coletor de pó integrado
Altura do flange de descarga (mm)	480		480		480		480		480
Porta de acesso em vidro temperado					✓		✓
Caixa de luvas							✓
Coletor de pó									✓
Modelo	600	900	600	900	600	900	600	900	600	900
Vazão de exaustão (m³/h)	/		800	1000	800	1000	500	800	1000	/
Ø Saída do produto (mm)	200	250	200	250	200	250	200	250	200	250

Modo de operação

Desconecte a manga.
Manipule o compartimento superior de drenagem com a empilhadeira.
Manipule a peneira com a empilhadeira.
Limpeza da tremonha e da peneira na área de lavagem.
Remontagem do conjunto.

Pontos fortes do equipamento

Peneira e tremonha manipuláveis em muito pouco tempo, adaptadas a diferentes produtos ou padrões de qualidade.
Construção robusta em aço inoxidável, uso duradouro mesmo em ambientes exigentes.
Ergonomia melhorada para o operador: altura ajustada, manuseios reduzidos.
Redução dos riscos de contaminação cruzada e maior conformidade com as normas de higiene.
Adaptabilidade: versão ATEX disponível, opções de confinamento, despoeiramento, etc.

Media

Conheça nossos equipamentos em vídeos

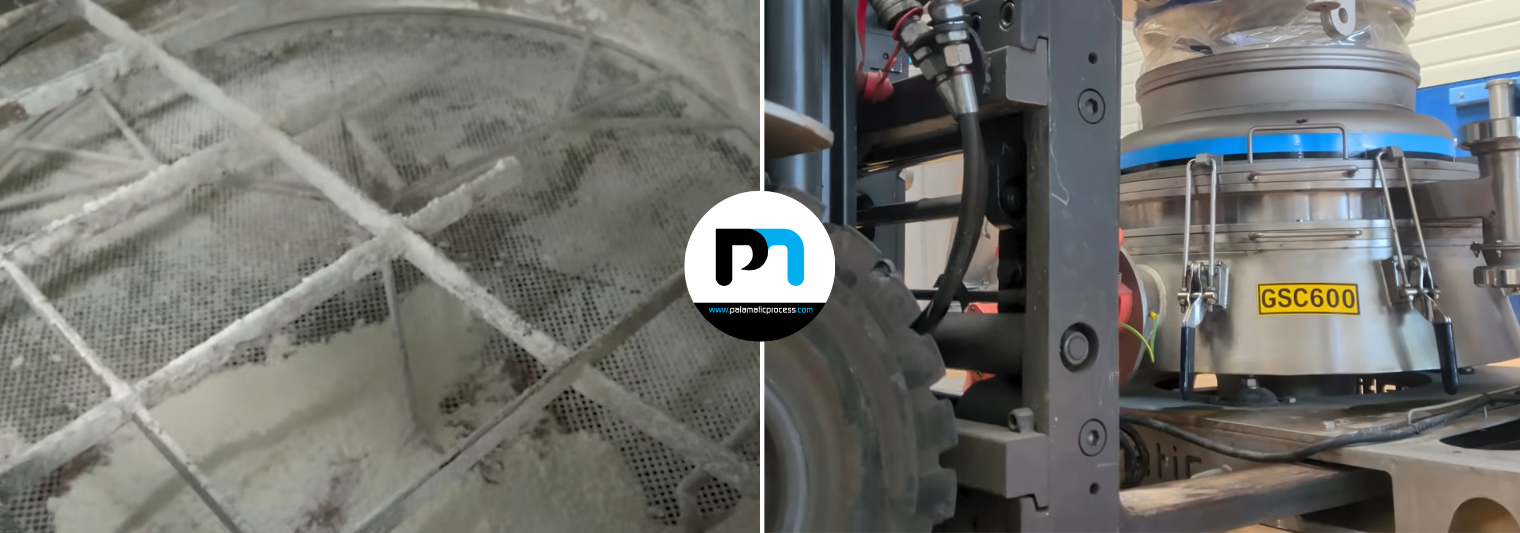

Discover our range of bag emptying machines with integrated Safetip® sieve

Conheça nosso equipamento em fotos

Sistemas CFlex

O sistema CFlex permite mover a coifa com uma empilhadeira.

Utilização CFlex

Demonstração do uso do sistema CFlex.

Features

Características técnicas

Cflex / Higiene ideal: Design modular totalmente desmontável sem ferramentas para manipular os elementos na área de lavagem. Todos os subconjuntos são totalmente desconectáveis, intercambiáveis e podem ter acabamentos polidos espelhados e cantos arredondados de acordo com seus padrões. O design Cflex Palamatic não oferece nenhum compromisso nas zonas de retenção.
Peneira vibratória integrada: A peneira vibratória elétrica com 600 mm de diâmetro é intercambiável e perfeitamente acessível por desmontagem rápida sem ferramentas. Fixação na base Cflex e conexão ao compartimento de esvaziamento por mangote flexível BFM.
Ajuste flexível: Amplitude e força de vibração ajustáveis através da regulação dos motores elétricos com contrapesos. Nível sonoro extremamente baixo para um conforto ideal do operador.
Manuseio facilitado: Peneira e tremonha removíveis, passagens para garfos, porta assistida por cilindros a gás para reduzir o esforço, garantir rapidez e segurança. Suportes com rodas estão disponíveis para manusear seus equipamentos Cflex na sala de lavagem.

Características técnicas: Série Safetip® 600

MODELOS	COMPRIMENTO DOS SACOS (mm)	ALTURA DA PRATELEIRA (mm)	Ø PENEIRA (mm)	DESPOEIRAMENTO (m³/h)	Ø DE DRENAGEM (mm)	Lo (mm)	PORTA DE ACESSO
ST-S01 600	650	900	600	N/A	200	480	Sem porta
ST-S02 600	650	900	600	800	200	480	Sem porta
ST-S03 600	650	900	600	800	200	480	Vidro temperado de segurança
ST-S03 X 600	650	900	600	500	200	480	Vidro temperado de segurança
ST-S04 600	650	900	600	800	200	480	Sem porta
ST-S05 600	650	900	600	800	600	0	Sem porta

Características técnicas: Série Safetip® 900

MODELOS	COMPRIMENTO DOS SACOS (mm)	ALTURA DA PRATELEIRA (mm)	Ø PENEIRA (mm)	DESPOEIRAMENTO (m³/h)	Ø DE DRENAGEM (mm)	Lo (mm)	PORTA DE ACESSO
ST-S01 900	850	900	900	N/A	250	480	Sem porta
ST-S02 900	850	900	900	1000	250	480	Sem porta
ST-S03 900	850	900	900	1000	250	480	Vidro temperado de segurança
ST-S03 X 900	850	900	900	500	250	480	Vidro temperado de segurança
ST-S04 900	850	900	900	1000	250	480	Sem porta
ST-S05 900	850	900	900	1000	600	0	Sem porta

Drawings

Planos disponíveis

Cflex_01.pdf

Baixar o planosacktip_s600cfx-e-a.pdf1.08 MB
Cflex_02.pdf

Baixar o planosacktip_s600cfx-h-a.pdf1.09 MB
Cflex_03.pdf

Baixar o planosacktip_s600cfx-hp-a.pdf1.21 MB
Cflex_03X.pdf

Baixar o planosacktip_s600cfx-hpg-a.pdf1.23 MB

Options

Opções disponíveis

Manipulador de sacos

Elevação de sacos por sucção para uma movimentação sem esforço.

Conheça
Sistema integrado de extração de poeira

Trabalho em um ambiente saudável, sem poluição e sem perda de produto.

Conheça
Compactador de sacos

Compactação de todos os tipos de sacos.

Conheça
Mesa elevatória

Coloque os sacos em uma posição ergonômica para o usuário.

Conheça
Transportador de correia

Garantir um armazenamento tampão a montante do esvaziamento do saco.

Conheça
Rodinha de manuseio

Mobilidade do equipamento.

Conheça
ATEX

Instalação do seu equipamento em zona ATEX.

Conheça
