Enchimento automático de big bags: Flowmatic09 BOT
A estação Flowmatic09 BOT é uma solução robotizada inovadora. Ela maximiza a eficiência do acondicionamento de produtos a granel. Seu funcionamento automatizado reduz as intervenções humanas. Ela garante um enchimento rápido e seguro. A estação possui um robô de manipulação e uma tremonha de pesagem. Um transportador motorizado otimiza cada fase do processo. O sistema de insuflação garante o formato perfeito do Big Bag. Isso garante um acondicionamento estável e compacto. Uma seladora térmica sela hermeticamente o saco cheio. A aba é dobrada para garantir a segurança do transporte. Um levantamento automático da alça facilita o manuseio por empilhadeira. Esta solução é adequada para as indústrias agroalimentar e química. Ela combina desempenho, precisão e ergonomia. Sua produção passa a estar em conformidade com as rigorosas exigências industriais.
-
Ergonomia5
-
Automação5
-
Cadência4
Procedimento operacional:
O sistema de enchimento automático de Big Bags Palamatic Process funciona de acordo com um processo totalmente automatizado em várias etapas:
1. Preensão do Big Bag
O robô pega um Big Bag diretamente de um rolo. Esse rolo de Big Bag é desenrolado automaticamente por um sistema motorizado. Duas ventosas se encarregam de abrir a manga para permitir que o robô recupere o Big Bag e, em seguida, o coloque na cabeça de enchimento.
2. Enchimento da tremonha de pré-dosagem
Em tempo oculto, a tremonha de pré-dosagem é alimentada por um parafuso transportador.
A tremonha montada sobre balanças controla com precisão o peso do produto até atingir o peso alvo.
3. Conexão do Big Bag ao cabeçote de enchimento
O robô insere a manga do Big Bag no tubo de enchimento.
Braços de fixação se estendem automaticamente para estabilizar o saco nas quatro faces e garantem, durante o enchimento, que o Big Bag permaneça na posição correta.
Um sistema de ventilador molda o Big Bag antes do enchimento.
4. Esvaziamento da tremonha no Big Bag
Uma vez que o Big Bag esteja posicionado, a tremonha de pré-dosagem esvazia-se completamente, permitindo um enchimento rápido e preciso.
5. Soldagem e fechamento da manga
Uma soldadora térmica sela hermeticamente a manga do Big Bag, garantindo uma proteção ideal do produto contra umidade e contaminação.
6. Dobramento (dobragem em caixa) da manga
Após a soldagem, a aba é cuidadosamente dobrada para dentro do Big Bag para evitar qualquer incômodo durante o transporte e o manuseio.
7. Levantamento automático da alça
Um dedo no cilindro hidráulico levanta a alça grande do Big Bag, facilitando o manuseio do saco por uma empilhadeira.
8. Evacuação do Big Bag
O Big Bag é então transferido para uma esteira motorizada que o transporta até a linha de transporte final.
9. Manuseio por um operador
No final da linha, o Big Bag está pronto para ser retirado por um operador com uma empilhadeira, que pode inserir diretamente os garfos na alça levantada.
Graças a esse processo otimizado, a estação de enchimento garante um alto rendimento e grande confiabilidade, atendendo às exigências das indústrias que lidam com pós e granulados a granel.
Pontos fortes do equipamento
- Automação completa: Redução das intervenções manuais graças a um robô de 6 eixos e a um sistema de supervisão intuitivo.
- Precisão na dosagem: A tremonha de pré-dosagem com pesagem garante um enchimento ideal, sem qualquer excesso de dosagem.
- Qualidade e segurança: A soldagem hermética e a estabilização garantem um acondicionamento perfeitamente seguro.
- Ergonomia e produtividade: O levantamento automático permite um alto rendimento de até 45 Big Bags por hora.
Media
Conheça nosso equipamento em fotos
Transportador motorizado
Os transportadores motorizados permitem o deslocamento dos BigBags na linha
Elevação automática
O sistema de elevação automática dos BigBags otimiza o enchimento.
Soldadora térmica
A soldadora térmica encerra a intervenção da FlowMatic09.
Trémis
O trémis vem otimizar o funcionamento da estação

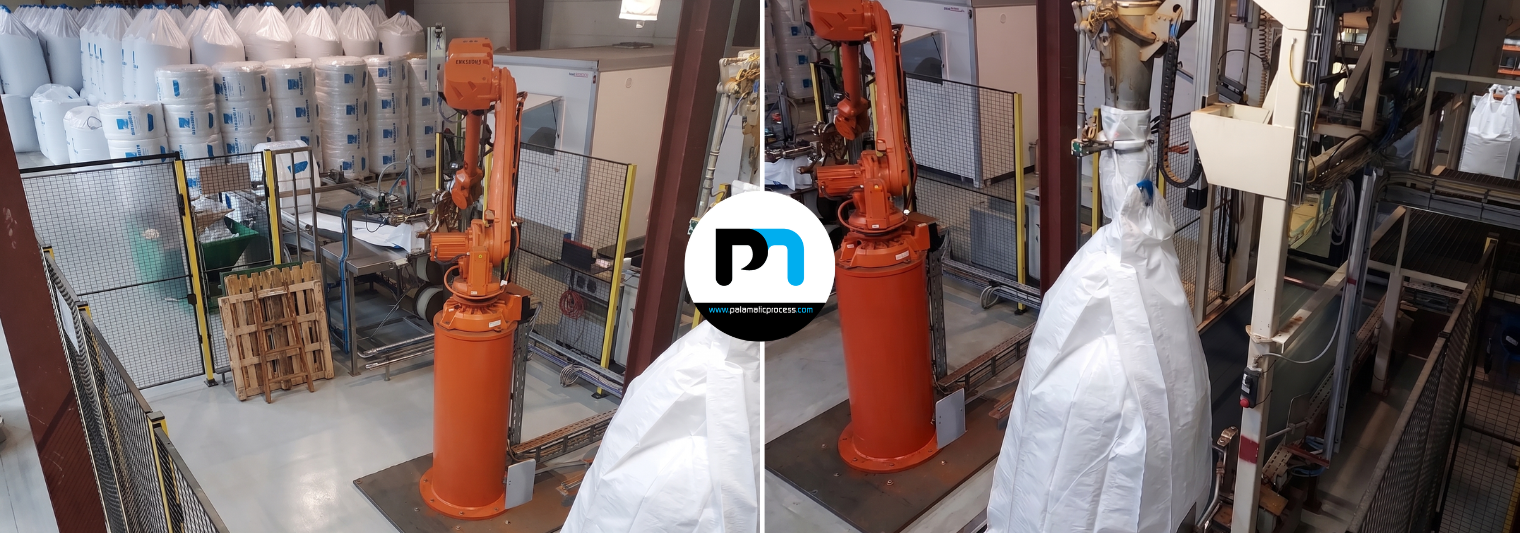

Braço robótico
O braço pega os big bags e os posiciona na altura da cabeça de enchimento.
Colocação do big bag na cabeça de enchimento
O braço coloca o big bag sem a intervenção de um operador.
Desenrolador de big bag
Sistema de desenrolador de big bag
Esvaziamento dos Big Bags
Os big bags são transportados por esteira transportadora
Features
Características técnicas
| Características | Especificações |
|---|---|
| Capacidade de enchimento | Até 45 Big Bags por hora |
| Tipo de Big Bag | Big Bag com uma alça |
| Pesagem | Funil de pré-dosagem montado em balanças de alta precisão |
| Sistema de enchimento | Esvaziamento da tremonha com controle do peso alvo |
| Posicionamento do Big Bag | Robô de 6 eixos com manuseio automatizado |
| Estabilização do Big Bag | Braços de fixação laterais e insuflação antes do enchimento |
| Soldagem da manga | Soldador térmico de dupla impulsão |
| Levantamento da alça | Mecanismo automático por dedo sobre cilindro |
| Transporte | Transportador motorizado para evacuação e disponibilização |
| Interface do usuário | Controle via tela sensível ao toque com supervisão integrada |
| Estrutura | Aço pintado ou inox, conforme as exigências de produção |
| Setores-alvo | Agroalimentar, química, materiais a granel |
