Esvaziamento automatizado e confinado de tambores
O DrumFlow®05 é uma solução automatizada inovadora da linha drumflow. Ele garante o esvaziamento seguro de tambores de pós ou granulados. Este sistema permite uma transferência rápida dos materiais sem dispersão nem contaminação.
O tambor é transportado automaticamente para uma câmara de contenção. Uma vez posicionado, uma plataforma elevatória prende firmemente o tambor. Ela garante sua estabilidade antes do levantamento em direção ao cabeçote de conexão.
O tambor chega então ao cabeçote de conexão estanque. A junta de vedação interna inflável é então ativada imediatamente. Ela garante uma primeira vedação perfeita com o tambor.
A cabeça de conexão basculante gira para se fixar em uma tremonha. Uma segunda junta de vedação inflável garante a vedação entre a cabeça e a tremonha. A válvula de drenagem abre-se então automaticamente. Ela permite um fluxo contínuo sem emissão de poeira.
O recinto totalmente confinado garante a máxima segurança dos operadores. O controle automatizado otimiza a operação em ambientes exigentes. Esta solução é adequada para a indústria química, farmacêutica ou de baterias.
-
Automação5
Procedimento operacional do DrumFlow®05
1. Entrada do tambor na câmara de contenção
O tambor é transportado automaticamente até a entrada da câmara de contenção. A porta se abre para permitir o acesso do operador. Uma janela estanque possui luvas integradas em EPDM para a manipulação. O operador retira a tampa do tambor com total segurança.
Em seguida, a porta se fecha para garantir um ambiente confinado. O tambor é transportado para sua posição final de fixação. O processo de esvaziamento pode então começar.
2. Conexão estanque e fixação
Uma plataforma elevatória fixa firmemente o tambor em sua posição. Este sistema garante uma estabilidade perfeita do equipamento. A plataforma eleva o tambor até o bocal de esvaziamento estanque.
Uma junta expansível interna é ativada imediatamente. Ela garante uma primeira vedação entre o tambor e o bocal de conexão.
3. Inclinação e esvaziamento automatizado
A cabeça de conexão gira em direção à tremonha de recepção. Uma segunda junta expansível garante uma vedação total. A válvula de esvaziamento abre automaticamente após a validação da conexão.
O produto flui então de maneira suave e controlada. Vibradores pneumáticos garantem um esvaziamento ideal do conteúdo.
4. Transferência do produto para o processo
A tremonha de recepção utiliza um sistema de transferência adaptado às suas necessidades:
- Rosca de transferência: garante uma dosagem precisa e uma alimentação contínua.
- Eclusa rotativa: garante um controle ideal do fluxo de materiais.
- Transferência pneumática: permite um transporte rápido e homogêneo dos pós.
5. Gerenciamento da remoção de poeira e evacuação
Um sistema integrado de captura de partículas finas recupera as partículas. Isso evita qualquer contaminação na sua área de produção. Após a drenagem, o tambor desce suavemente.
A plataforma elevatória libera o recipiente. O tambor é evacuado automaticamente por meio de um transportador de saída.
6. Segurança e Conformidade
O DrumFlow 05 foi projetado para zonas ATEX 21/22. Ele atende aos requisitos para pós CMR e tóxicos. O controle automatizado garante uma operação totalmente segura.
Pontos fortes do equipamento
- Segurança do operador e contenção: Câmara hermética e vidro estanque com luvas integradas. O sistema utiliza uma vedação dupla inflável.
- Manuseio automatizado do barril: Transporte preciso com batente. A plataforma elevatória inclui um pente vibratório ou um percussor.
- Esvaziamento controlado e adaptável: Sistema de basculamento estanque. Inclui assistência ao escoamento e uma tremonha de recepção.
- Controle das emissões de poeira: Integração de um sistema de captação de partículas finas para um ambiente saudável.
Media
Conheça nosso equipamento em fotos
Transportador motorizado
O transportador garante a fixação e o deslocamento do barril durante todo o ciclo de esvaziamento.
Inclinador de tambor em funcionamento
Inclinador de tambores em pleno funcionamento.
Interior do DrumFlow®05
Conjunto de equipamentos do Drumflow®05
Abertura segura do barril
O operador pode retirar a tampa do tambor com total segurança através da janela hermética e de suas luvas integradas.
Câmara de contenção
A cabine de contenção possui uma janela estanque com luvas integradas em EPDM e permite a abertura segura dos tambores pelos operadores.

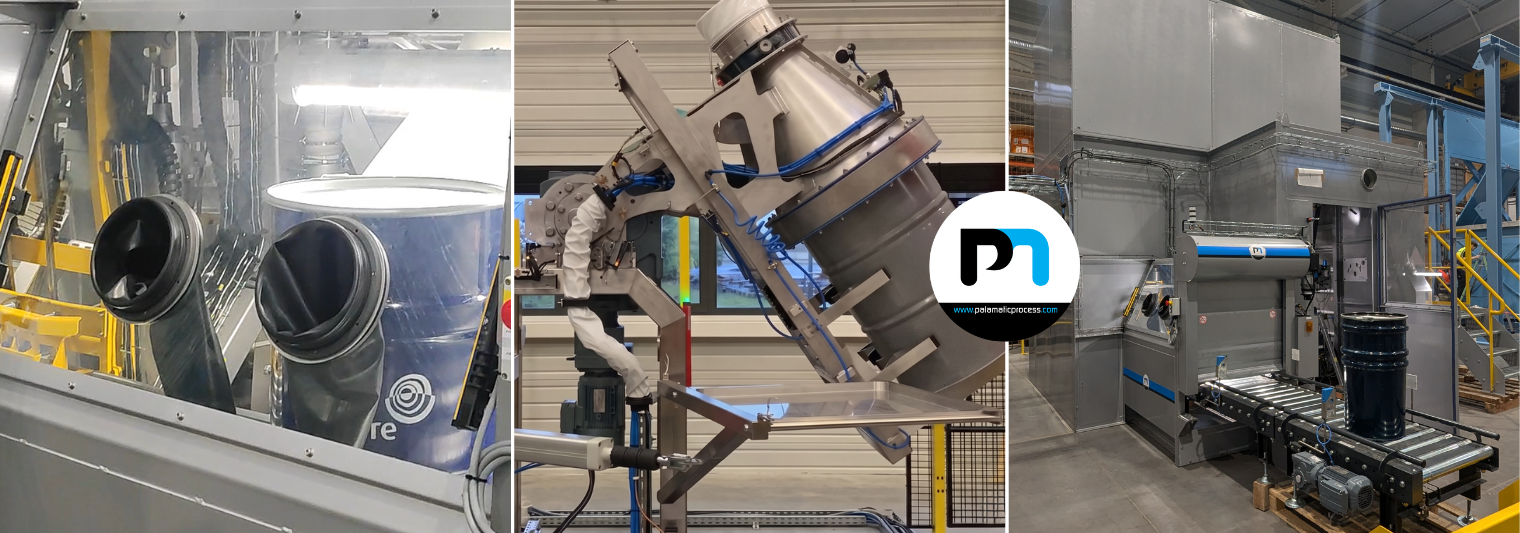

Solução DrumFlow®05
O equipamento DrumFlow®05 completo, com linha de transporte, câmara de acesso para o operador e seu basculador de tambores integrado na cabine de contenção.
virador de tambor
A plataforma se ajusta para estabilizar o barril antes que o basculador o vire para trás.
Inclinador de tambores
O basculador de tambor na seção confinada do DrumFlow®05.
Features
Características técnicas
| Categoria | Características detalhadas |
|---|---|
| Capacidade | Até 15 tambores por hora. |
| Tambores compatíveis | Metálicos e plásticos (alturas e diâmetros variados). |
| Sistema de contenção | Câmara de contenção com abertura automática. Vidro hermético com luvas integradas em EPDM para manuseio seguro. |
| Transporte e manuseio | Linha de transporte com batente para posicionamento preciso. Plataforma elevatória com pente vibratório ou percussor. Cabeça de conexão estanque basculante para acoplamento preciso. |
| Vedação | Junta expansível interna (conexão tambor/cabeça de drenagem). Junta expansível externa (conexão cabeça de drenagem/funil). |
| Potência | 3,7 kW (Classe de eficiência IE3). |
| Torque / Velocidade | 13.000 Nm / 2,5 rpm. Válvula automática ativada após validação da estanqueidade. Assistência por meio de vibradores pneumáticos e insuflação de ar. |
| Transferência do produto | Parafuso de transferência (dosagem precisa). Eclusa rotativa (controle do vazão). Transferência pneumática (caixa de aceleração). |
| Remoção de poeira e segurança | Captura de partículas finas integrada e conexão à rede de filtragem. Zona ATEX 21/22. Sensores de estanqueidade, paradas de emergência e automação. |
