Description

Estação de esvaziamento de big bags em ambiente confinado: Segurança e confinamento total

A estação de esvaziamento de big bags confinada da Palamatic Process foi projetada para o descarregamento seguro de produtos perigosos, tóxicos, CMR ou altamente pulverulentos. Graças ao seu avançado sistema de confinamento, ela reduz drasticamente as emissões de poeira, garantindo ao mesmo tempo uma ergonomia ideal para o operador.

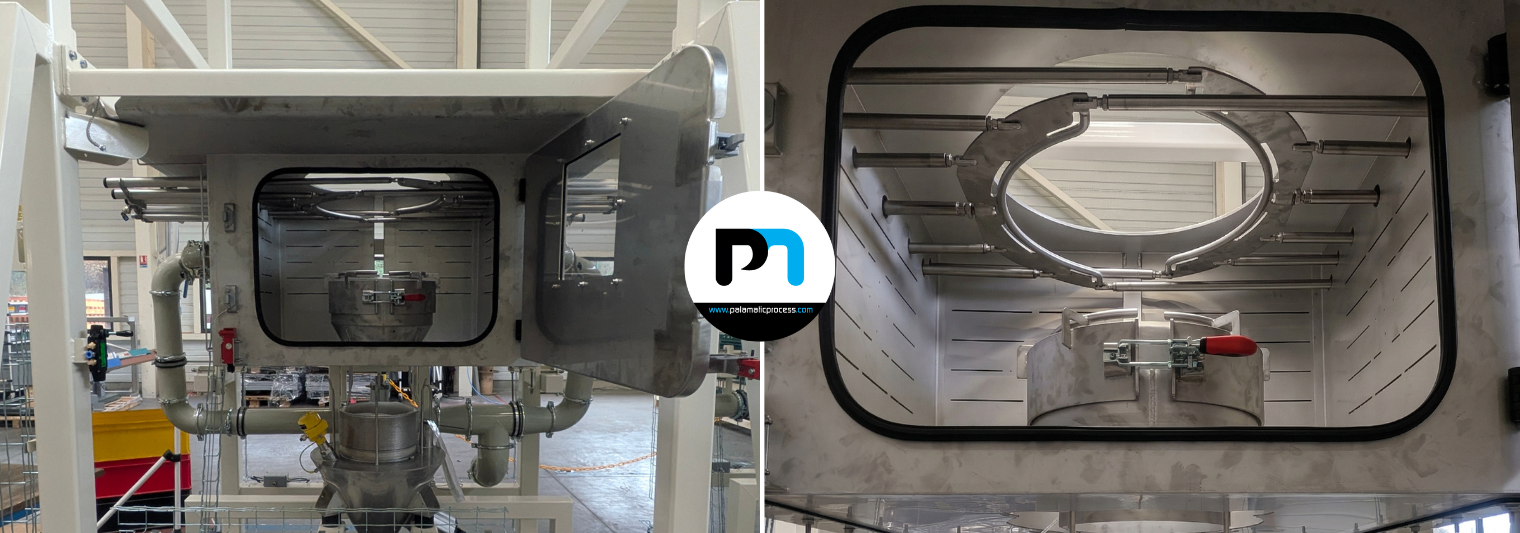

Este conjunto integra um conector estanque, alojado em uma caixa de aspiração equipada com exaustores em três paredes.

O operador acessa a câmara através de uma porta envidraçada, ativando automaticamente o sistema de remoção de poeira para garantir um ambiente de trabalho seguro durante as fases críticas de esvaziamento e desconexão.

Um conjunto de válvulas automáticas permite gerenciar de forma inteligente os fluxos de aspiração entre o compartimento e o cabeçote de conexão, otimizando assim o confinamento do pó. Várias opções estão disponíveis para reforçar ainda mais o nível de segurança:

Aspirar o big bag antes da desconexão.
Aspirar as partículas finas na manga de esvaziamento antes de seu fechamento hermético.

Modos de carregamento: As estruturas são adaptadas de acordo com suas necessidades, seguindo os padrões da linha Easyflow: talha elétrica, empilhadeira ou ponte rolante.

Ergonomia

4
Higiene

4

Procedimento: Esvaziamento confinado de big-bag

1. Posicionamento do big-bag

O operador carrega o big-bag na estação utilizando um talha elétrica, uma empilhadeira ou uma ponte rolante, dependendo da configuração do local. As alças são fixadas na cruz de manuseio, permitindo uma manipulação segura e estável.

2. Conexão e confinamento

O operador abre a porta envidraçada da caixa, acionando a aspiração automática para capturar qualquer emissão de poeira.
O big-bag é baixado sobre a plataforma de deposição e sua manga é inserida no conector estanque. A plataforma de fixação fica então na posição elevada.
O operador trava a manga baixando a plataforma de fixação, garantindo um confinamento total. Uma vez realizada a fixação, apenas a aspiração na cabeça de conexão é mantida.

3. Desamarramento e esvaziamento

A manga de esvaziamento é fixada e desamarrada progressivamente para permitir o escoamento controlado do produto. Se necessário, cilindros de massagem facilitam o escoamento dos pós compactados.

4. Retirada do big-bag vazio

Uma vez concluída a drenagem, o operador fecha hermeticamente a manga. Esta permanece fixada na cabeça para garantir o confinamento.
Opção de vácuo: É possível ativar o vácuo no big-bag antes do fechamento da manga para evitar qualquer emissão residual.
Opção de limpeza: Após a elevação da placa de fixação, uma mangueira de aspiração permite limpar a manga antes de seu fechamento definitivo em forma de “pescoço de cisne”.
O big-bag esvaziado é retirado e pode ser processado por meio de um compactador Roll’R ou de parafuso (opcional).
Uma válvula guilhotina de isolamento (opcional) permite, ao final da campanha, isolar o processo do ambiente externo.

Pontos fortes do equipamento

Confinamento de alta precisão: Vedação total graças ao cabeçote de conexão e à câmara de sucção. Para os processos mais exigentes, opte pelo encapsulamento completo e pelo sistema Bag-In / Bag-Out, que garante uma manutenção “sem contato”.
Máxima segurança do operador: O acesso é protegido por uma porta de vidro acoplada ao sistema de remoção automática de poeira. Cada fase (carregamento, desamarramento, desconexão) foi projetada para eliminar a exposição a pós CMR ou tóxicos.
Total adaptabilidade à sua oficina: Quer você carregue com talha ou carrinho, nossas estruturas se adaptam (modelos autoportantes ou ajustáveis). A cruz de manuseio de 5 pontos garante estabilidade perfeita, mesmo com saco interno.
Evolução da linha: Nossos modelos são projetados para evoluir com suas necessidades. A estrutura simples pode ser alongada para integrar sistemas de gestão de resíduos (Compactador de parafuso ou Roll’R) ou luvas de manuseio (modelo EF4).

Media

Conheça nosso equipamento em fotos

Vidro de proteção

Porta-luvas EasyFlow03

o interior do porta-luvas EasyFlow03

Conjunto EasyFlow03

Esvaziador de sacos EasyFlow03

Easyflow03 - aberta

Parte traseira do EasyFlow03

Doçura

Conector à prova d'água

Porta de vidro

Features

Características técnicas

Configuração modular da linha EasyFlow®

As opções da linha EasyFlow são totalmente combináveis para atender às suas necessidades específicas. Essa flexibilidade permite configurar uma estação de esvaziamento de big bag sob medida.

Exemplo de configuração:

Cabeça de conexão estanque com caixa de sucção (Referência: EF3xx)
Carregamento por empilhadeira (Referência: EFx2x)
Compactador de parafuso independente (Referência: EFxx3)
Opção de carcaça (Referência: C)

Resultado = Modelo EasyFlow 323C

ABERTURA DO BIG BAG

Confinamento ideal

Cabeça de conexão estanque com placa de fixação.
Caixa de sucção equipada com exaustores em três paredes.
Gerenciamento automatizado da remoção de poeira no sistema de desamarramento.
Opção: Encerramento completo da parte superior (área de carregamento acima da plataforma de descarga). Portas basculantes acionadas por cilindros pneumáticos garantem a segurança durante o carregamento/descarregamento.
Opção: Unidade de despoeiramento integrada dedicada ao posto, permitindo um funcionamento em circuito fechado com reintrodução das partículas finas aspiradas na estação.
Opção: Filtragem absoluta no depurador e sistema Bag-In / Bag-Out para manutenção dos filtros sem contato com os materiais contaminados.

Modelo	EF 0x	EF 1x	EF 2x	EF 3x	EF 4x	EF 5x
Tipo de abertura	Caixa de desamarramento	Cabeça de conexão estanque	Caixa de luvas	Cabeça de conexão estanque + caixa de sucção	Caixa de luvas + Cabeça de conexão estanque	Ponta para perfuração de Big Bag
Cadência (Big Bags/h)	10 a 30	10 a 20	10	10 a 20	10	20 a 40
Requer filtragem de poeira	300 m³/h	160 m³/h	600 m³/h	1400 m³/h	750 m³/h	1600 m³/h
Dimensões máximas (C x L x A)	1200 x 1200 x 2400 mm
Capacidade	2 toneladas
Saia de contenção	Opcional	N/A	Opcional	Opção	Opção	Padrão
Carcaça (ENCLOSED)	/	/	Opção	Opção	Opção	Opção

CARREGAMENTO DE BIG BAG

Segurança e Ergonomia

Bandeja de apoio para manuseio da carga e trabalho em segurança.
Acesso à área de esvaziamento por meio de uma porta de vidro com segurança.
Ativação automática da depuração de poeira ao abrir a porta.
Opções disponíveis: Aspiração a vácuo do big bag, mangueira de sucção para limpeza final.

Modelo	EF x1	EF x2	EF x3
Carga	Talha elétrica	Empilhadeira	Ponte rolante
Estrutura	Estrutura autoportante	Estrutura para empilhadeira	Estrutura baixa

Compatibilidade e Adaptabilidade

Carregamento por talha, empilhadeira ou ponte rolante.
Cruz de manuseio adaptada ao dispositivo de carregamento (modelo de 5 pontos para fixação do saco interno). Gancho central disponível para big-bags com uma alça.
Estruturas adaptadas: Autoportante (talha), ajustável (empilhadeira) ou baixa (ponte rolante).
Opções de processo: Cilindros de massagem, válvula de estrangulamento, válvula guilhotina de isolamento, pesagem integrada.

TRATAMENTO BB VAZIO

Modelo	EF xx0	EF xx1	EF xx2	EF xx3	EF xx4
Tipo de processamento	Compactador de parafuso integrado	Triturador	Prensa de fardos	Compactador de parafuso independente	Roll'R integrado com estrutura alongada
Disponibilidade	x	x	x	N/A	N/A

Gestão de resíduos e conformidade

Fechamento hermético da manga após a descarga.
Opção de compactador independente: Roll’R ou compactador de parafuso para redução de volumes.
Conformidade: Classe de contenção para pós tóxicos e CMR. Certificação ATEX disponível. Materiais em conformidade com os requisitos farmacêuticos e químicos.

Options

Opções disponíveis

Carcaçamento completo

Evita o risco de lesões para os operadores

Conheça
Pesagem integrada e cilindros

Zela pelo bom andamento da operação

Conheça
Válvula de estrangulamento ou válvula de isolamento

Permite, ao final da campanha, isolar o processo do ambiente externo.

Conheça
Aspiração a vácuo do big-bag e mangueira de aspiração

Facilita a mobilidade da operação

Conheça
Unidade de remoção de poeira integrada (circuito fechado)
Conheça
Filtragem absoluta (HEPA) e Bag-In / Bag-Out
Conheça
Luvas de manuseio para confinamento extremo (EF4)

Permite o manuseio sem riscos.

Conheça
