Estação de esvaziamento de big bags com ponta perfuradora
A estação de esvaziamento de big bags EasyFlow®EF5 é uma solução inovadora concebida para otimizar o descarregamento rápido e seguro de big bags, minimizando ao mesmo tempo as intervenções manuais. Graças ao seu sistema de ponta perfuradora de big-bags, esta estação garante a abertura automática do big-bag, permitindo assim uma economia de tempo significativa e uma velocidade de esvaziamento claramente superior aos sistemas tradicionais.
Equipada com uma tremonha tampão de abertura total, a estação EasyFlow®EF5 oferece uma capacidade de armazenamento que permite receber todo o conteúdo do big-bag em um único ciclo, evitando assim interrupções no processo de produção. Seu anel de depuração integrado garante um ambiente de trabalho limpo, limitando a dispersão de partículas finas, enquanto sua saia de contenção garante uma vedação perfeita e um alto nível de segurança durante a descarga.
Compatível com todos os tipos de big-bags, incluindo aqueles com fundo plano ou com mangueira de esvaziamento, esta estação adapta-se às exigências das indústrias da química, da construção civil, do tratamento de águas e do setor agroalimentar. Para melhorar ainda mais a eficiência do processo, estão disponíveis opções complementares, tais como cilindros de massagem que permitem fluidificar o escoamento de produtos difíceis, bem como um descompactador com lâminas para tratar produtos compactados ou aglomerados.
Esta solução versátil e evolutiva garante um esvaziamento otimizado, uma redução das manipulações manuais e uma melhor continuidade das operações industriais.
O modelo EasyFlow® EF5 é o modelo básico da nossa linha EasyFlow® Alta Cadência EF500 semiautomática ou totalmente automática: versão alongada, integrando diretamente o sistema de compactação em seu compartimento de esvaziamento blindado.
-
Eficiência4
-
Cadência4
Procedimento operacional
O funcionamento da estação de esvaziamento de big bags EF5 baseia-se em um processo totalmente otimizado para garantir um esvaziamento rápido e seguro, com o mínimo de intervenção humana.
Colocação do big-bag
Dependendo do modo de carregamento escolhido, o big-bag é posicionado na estação por meio de talha elétrica, empilhadeira ou ponte rolante. Uma vez posicionado acima da tremonha, o big-bag é baixado gradualmente até que seu fundo se encaixe na ponta perfuradora de big-bag.
Abertura automática do big-bag
A ponta perfuradora de big-bag, disponível na versão V (pirâmide) para big-bags de fundo plano e na versão em U para qualquer tipo de big-bag (com ou sem manga de esvaziamento), permite a abertura instantânea do big-bag. Este sistema elimina a necessidade de intervenção manual, reduzindo assim os riscos de contaminação e acelerando o ritmo de esvaziamento.
Escoamento do produto
Uma vez aberto o big-bag, o produto escoa livremente para a tremonha tampão de abertura total, projetada para receber todo o conteúdo do big-bag. Na entrada da tremonha, uma saia de contenção e um anel de depolverização permitem capturar as partículas finas emitidas durante a abertura e a descarga. Estes garantem um ambiente de trabalho limpo e seguro.
Facilitação do escoamento (opcional)
Para produtos com tendência a aglomerar-se nos big-bags, a estação pode ser equipada com cilindros de massagem laterais. Estes exercem pressão nas laterais do big-bag para facilitar o escoamento do produto e evitar a formação de pontes.
Tratamento de produtos aglomerados (opcional)
Quando o produto apresenta blocos compactos ou aglomeração significativa, um desaglomerador com lâminas pode ser integrado na saída da tremonha. Este equipamento assegura a fragmentação dos blocos para um fluxo homogêneo e fluido, garantindo assim uma alimentação contínua do processo a jusante.
Evacuação do big-bag vazio
Uma vez que o produto tenha sido completamente evacuado, o big-bag vazio é retirado da estação com a ajuda de um guincho ou empilhadeira. Um compactador de big-bags independente pode ser instalado para processar os big-bags vazios.
Manutenção da lâmina
As lâminas da ponta são montadas em um suporte. O conjunto é fixado em barras de retenção que suportam a carga do big-bag e servem como guia de extração. Uma porta de acesso está prevista para permitir a extração da ponta perfuradora de big-bag completa durante as fases de manutenção.
Graças a essa automação e às opções de otimização disponíveis, a estação EF5 garante um alto rendimento, redução dos tempos de parada e maior segurança para os operadores.
Pontos fortes do equipamento
- Abertura automática e rápida: Sistema de ponta para perfuração de big bags que reduz as intervenções manuais e aumenta a cadência de esvaziamento.
- Concepção higiênica e segura: A tremonha tampão de abertura total, sem emissão de poeira, com anel de depolemento e saia de contenção
- Máxima adaptabilidade: Compatível com todos os tipos de big-bags e disponível na versão ATEX.
- Adaptabilidade às restrições industriais: Carregamento do big-bag possível por guincho, empilhadeira ou ponte rolante.
- Opção de contenção: Carcaça completa na parte superior para produtos perigosos ou muito pulverulentos.
- Opções de otimização do processo: Cilindros de massagem e descompactador com lâminas para tratar produtos compactados.
- Sistema evolutivo para maior contenção: Estrutura simples evolui para modelos alongados (EF 100 a 500).
Media
Conheça nosso equipamento em fotos

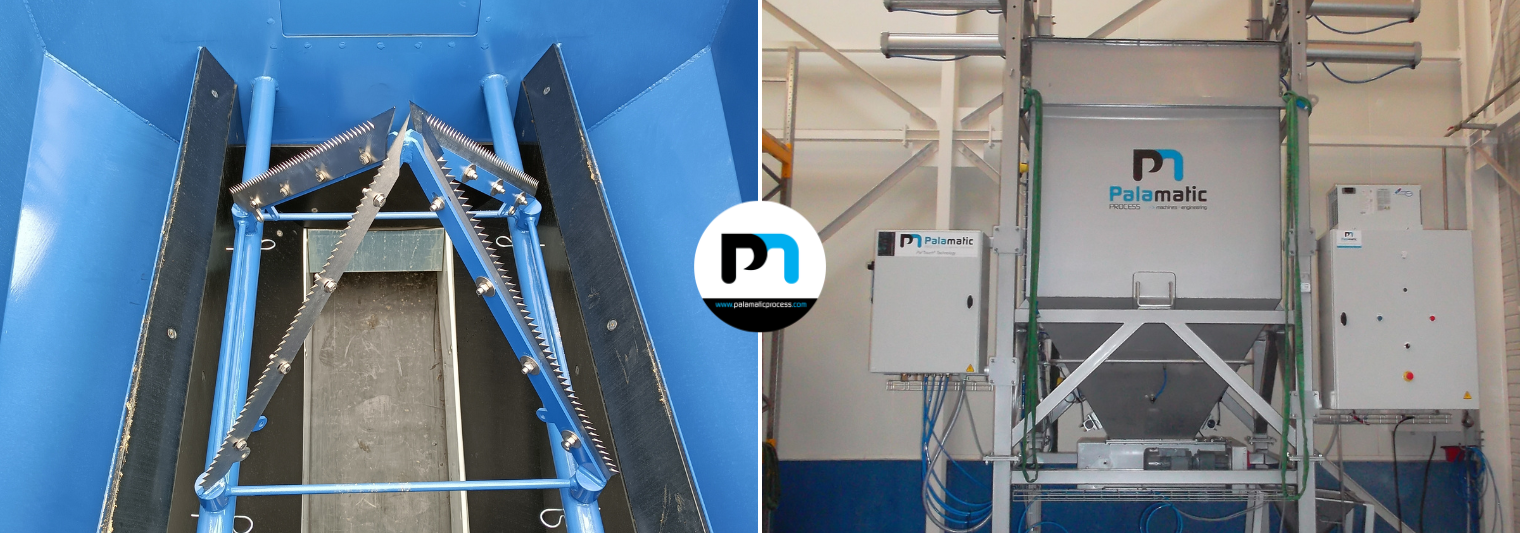

Ponta perfuradora Bigbag V
Para os Bigbags de fundo plano
Ponta perfurante Bigbag U
Para qualquer tipo de Bigbag.
Transporte por esteira transportadora
O transportador leva os big bags até a estação de esvaziamento
Estação de drenagem EasyFlow®EF05 em funcionamento
Estação completa com uma saia de contenção.
Balança e guincho elétrico
Features
Características técnicas
- Compatibilidade com big bags: Adequado para todos os tipos de big bags de fundo plano e com manga de esvaziamento
- Sistema de esvaziamento: Ponta perfuradora de big bags em forma de “V” piramidal ou de “U”, dependendo do tipo de big bag
- Materiais das lâminas: Aço inoxidável de cutelaria especialmente concebido para afiação e resistência
- Funil tampão: Abertura total com capacidade para acomodar um big-bag completo
- Vedação: Saia de contenção e anel de remoção de pó integrados
- Cadência de esvaziamento: Otimizada para operações em fluxo contínuo
Codificação modular da linha EasyFlow®
As opções da linha EasyFlow® são totalmente combináveis para atender às suas necessidades específicas. Essa flexibilidade permite configurar uma estação de esvaziamento de big bag sob medida.
ABERTURA DO BIG BAG
| Modelo | EF 0x | EF 1x | EF 2x | EF 3x | EF 4x | EF 5x |
|---|---|---|---|---|---|---|
| Tipo de abertura | Caixa de desamarramento | Cabeça de conexão estanque | Caixa de luvas | Cabeçote de conexão estanque + caixa de sucção | Caixa de luvas + cabeçote de conexão estanque | Ponta para perfuração de Big Bag |
| Cadência (Big Bags/h) | 10 a 30 | 10 a 20 | 10 | 10 a 20 | 10 | 20 a 40 |
| Requer filtragem de poeira | 300 m³/h | 160 m³/h | 600 m³/h | 1400 m³/h | 750 m³/h | 1600 m³/h |
| Dimensões máximas (C x L x A) | 1200 x 1200 x 2400 mm | |||||
| Capacidade | 2 toneladas | |||||
| Saia de contenção | Opcional | NA | Opcional | Opcional | Opcional | Padrão |
| Carcassa (ENCLOSED) | / | / | Opcional | Opção | Opção | Opção |
CARREGAMENTO DE BIG BAG
| Modelo | EF x1 | EF x2 | EF x3 |
|---|---|---|---|
| Carga | Talha elétrica | Empilhadeira | Ponte rolante |
| Estrutura | Estrutura autoportante | Estrutura com carrinho | Estrutura baixa |
PROCESSAMENTO DE VAZIO BB
| Modelo | EF xx0 | EF xx1 | EF xx2 | EF xx3 | EF xx4 |
|---|---|---|---|---|---|
| Tipo de processamento | Compactador de parafuso integrado | Triturador | Prensa de fardos | Compactador de parafuso independente | Roll'R integrado com estrutura alongada |
| Disponibilidade | x | x | x | N/A | N/A |
Dados técnicos (exemplo para um modelo padrão, adaptável conforme as necessidades)
- Dimensões da estrutura: 1.500 x 1.500 x 3.000 mm
- Volume total da tremonha tampão: 1.500 litros
- Ângulo da tremonha: 60° para um escoamento ideal
- Saia de contenção: EPDM
- Conexão de depolemento: Ø 150 mm, adaptável mediante solicitação
Graças a este design modular e às inúmeras opções disponíveis, a estação de esvaziamento EF5 integra-se facilmente nas linhas de produção existentes e garante um rendimento ideal.
Options
Opções disponíveis
-
Cilindros de massagem
Garantem um escoamento suave de produtos difíceis
-
Descompactador com lâminas
Desagrega os blocos e garante uma dosagem homogênea
-
Balanças integradas
Controle preciso do fluxo de material para a alimentação dos processos a jusante
-
Caracterização completa da parte superior
Portas basculantes acionadas por cilindros pneumáticos permitem o carregamento e descarregamento do big-bag
-
Conformidade com a norma ATEX
Projetado especificamente para ambientes explosivos (zona 21/22)
