Válvula conectora - modelo VMP - Para fechamento total ou regulação do fluxo de produtos nas linhas de transporte pneumático
12 modelos: de Ø 13 (VM013) a Ø 200 (VM0200)
Fabricação para alimentos
A função de uma válvula conectora é o selecionamento do fluxo de um fluido corrosivo, carregado ou pastoso. A vedação é garantida pela deformação do conector de elastômero.
Principais características do produto:
As válvulas conectoras permitem a interceptação do fluxo de material nas instalações de transporte pneumático. Solução econômica, simples de instalar e que requer pouca manutenção, as válvulas conectoras são ideais para a passagem de fluidos como líquido, gás ou pó e para garantir uma vedação total durante o seu fechamento.
Nossas válvulas conectoras podem ser adaptadas a muitas aplicações: ácidos, bases (fosfatos, soda, amônia...), líquidos viscosos ou abrasivos, líquidos alimentares ou pulverulentos.
Modo de operação:
Na posição aberta, a seção interna da válvula é idêntica à da tubulação. A passagem completa é um recurso importante para evitar problemas de bloqueio. Ao introduzir ar comprimido ou água pressurizada no interior do corpo, a luva flexível se deforma para fechar completamente a passagem (adequada para pós, grãos, fibras, misturas densas e líquidas).
-
Fluxo2
-
Capacidade de dosagem2
Posição 1:
A válvula está na posição aberta. Sua seção interna é idêntica à da tubulação.
Posição 2:
Ao introduzir ar comprimido ou água pressurizada dentro do corpo, o conector flexível se deforma de uma maneira que fecha completamente a passagem.

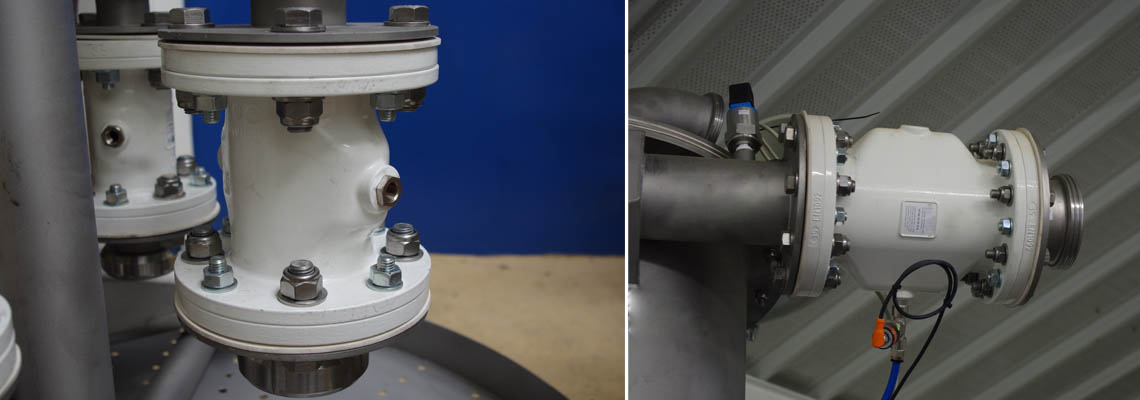

Implantação
Visão integrada: válvula conectora na saída da descarregadora de sacos para alimentação de ciclone de transferência.
Vista isolada - válvula conectora
Pontos fortes do equipamento
- Passagem completa do produto: sem perda de carga
- Dimensões reduzidas
- Substituição rápida do conector e do anel
- Mudança para a seção completa sem perda de pressão
- Nenhum contato entre o corpo da válvula e o produto
- Corpo da válvula de liga de alumínio
- Conectores com diferentes tipos de materiais sintéticos
- Anéis de suporte de alumínio ou de aço carbono temperado ou de aço inoxidável 304L/316L
- Consumo de ar particularmente baixo
Media
Conheça nossos equipamentos em vídeos
Vanne manchon
Conheça nosso equipamento em fotos
Válvula conectora na linha de transferência pneumática
As válvulas conectoras permitem a interceptação do fluxo de materiais nas instalações de transporte pneumático.
Fechamento estanque
Fechamento estanque da válvula para interromper o fluxo de pó.
Interruptor para transferência pneumática
Solução econômica, simples de instalar e requer pouca manutenção.
Válvula conectora
Esvaziamento e transferência de aditivos alimentares para animais para silos de armazenamento.
Dosagem - válvula conectora
Linha de mistura e de alimentação de matérias-primas para cimentação.
Válvula conectora Palamatic Process
A válvula conectora permite o fechamento total ou a regulação do fluxo.
Válvula conectora
Interruptor para transferência pneumática.
Válvula conectora
Nossas válvulas conectoras podem ser adaptadas a muitas aplicações: ácidos, líquidos viscosos ou abrasivos, líquidos alimentares ou pulverulentos.
Features
Características técnicas
- Versão alimentar nas válvulas modelos: VM040 a VM0200
- O corpo da válvula conectora é feito de liga de alumínio
- Os conectores são feitos de materiais sintéticos com inserções têxteis
- As portas de conexão são construídas em alumínio ou em aço carbono temperado ou em aço inoxidável 304L/316L
- Pressão máxima de trabalho: 3,5 bares
- Pressão máxima de inflação: 6,0 bares
- Pressão diferencial máxima: 2,5 bares
A válvula conectora é montada principalmente em circuitos de transferência pneumática para garantir comutação automática ou manual.
Dimensões
| Modelos | A | B | C | D | E | F | G | H | J | L | M | N | KG | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diam | No. | |||||||||||||
| VMP 013 | 13 | - | - | - | - | - | - | 1/8" | 42 | - | 18 | 1/2" | 120 | 0.40 |
| VMP 020 | 20 | - | - | - | - | - | - | 1/8" | 50 | - | 20 | 3/4" | 120 | 0.40 |
| VMP 025 | 25 | - | - | - | - | - | - | 1/8" | 56 | - | 22 | 1" | 130 | 0.70 |
| VMP 032 | 32 | - | - | - | - | - | - | 1/8" | 70 | - | 25 | 1 + 1/4" | 165 | 1.10 |
| VMP 040 | 40 | 110 | 150 | M 16 | 4 | 12 | 178 | 1/8" | - | 99 | - | 1 + 1/2" | 202 | 2.20 |
| VMP 050 | 50 | 125 | 65 | M 16 | 4 | 15 | 190 | 1/4" | - | 120 | - | 2" | 214 | 3.40 |
| VMP 065 | 65 | 145 | 185 | M 16 | 4 | 15 | 225 | 1/4" | - | 138 | - | 2 + 1/2" | 230 | 4.00 |
| VMP 080 | 80 | 160 | 200 | M 16 | 4 | 15 | 270 | 1/4" | - | 180 | - | 3" | 294 | 5.40 |
| VMP 100 | 100 | 180 | 220 | M 16 | 4 | 15 | 3101/4" | 1/4" | - | 214 | - | 4" | 334 | 7.60 |
| VMP 125 | 125 | 210 | 250 | M 16 | 4 | 15 | 350 | 1/4" | - | 250 | - | - | - | 10.20 |
| VMP 150 | 150 | 240 | 285 | M 16 | 4 | 18 | 396 | 1/4" | - | 285 | - | - | - | 15.60 |
| VMP 200 | 200 | 295 | 340 | M 16 | 4 | 25 | 460 | 1/4" | - | 374 | - | - | - | 22.80 |
Options
Opções disponíveis
-
ATEX
Disponível na versão ATEX, zona 22.
-
FDA
Versão alimentar nas válvulas. Modelos: VM040 a VM0200.
-
Conector
Materiais de conexão adaptados ao produto tratado: exemplo de conector alimentar.
